Impinjet Scrubber 이란?
HSIS(Han sung impinjet scrubber)는 기존 Packed Tower 및 Spray Scurubger의 장점을 혼합 적용하여, 집진효율을 극대화시킨 당사 고유의 특허 품목임.
종래의 Tower와 Scrubber의 장점을 혼합하여 Dust와 Fume을 동시에 포집할 수 있도록 설계되었으며, 내부 구조는 3단의 Spray nozzle, Impinge part, packing part로 이루어짐
Scrubber 하부로 유입된 오염가스가 Impinge Holes와 수막층을 고속(Max, 15m/sec) 통과하면서 대부분의 먼지와 냄새를 제거하고 잔존하는 물질 (특히, 0.1㎛ 이하의 Monomer

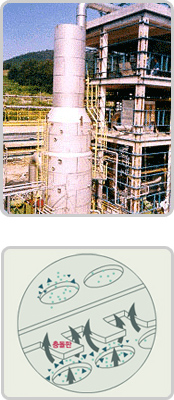

Impact plate에는 처리가스량에 따라 다르지만 수백~수천의 Holes과 충돌판으로 구성되며 고속으로 통과된 오염가스는 충돌력에 의한 포말현상과 분무수에 의하여 Dust가 포집 충진층(Trarette)은 liquid의 분산(Distribution)및 가스의 접촉면적을 크게하여 Monomer Fume을 효과적으로 흡착 제거

특징
Dust(1~100㎛)와 Monomer gas(0.001~0.1㎛)를 동시에 제거
Packed Tower 포집 가능 범위는 0.001 ~ 0.08㎛ 임
입경 1㎛ 이상의 Particle의 경우, Max, 99.9%로 효율이 매우 높음
가스종류 및 오염물 농도에 따라 Impact plate를 multi-stage로 설치가 가능하며, 단수가 많을수록 효율이 증대
Packed Tower보다 유속이 빠르므로 (Max 2.5m/sec) 설치 면적이 작고, 제작 비용이 저렴
충돌판에 Holes이 많아서 먼지 및 가스 포집이 균일하고 찬넬링 현상이 없음

적용분야
ABS/PS/PVC 공장 등 화학공장, 비료공장의 HF가스, 보일러 매연, 먼지/냄새/가스의 동시 흡착이 필요한 장소, SO2, CI2, Hcl, HF, H2S, Formalin, Phosegen 등이 발생하는 장소

SPECIFICATION
Model Gas Rate
(㎥/min)		 Body size (mm) Unit
cyc'e
수량		 Weight
(kg)		 Press'
drop
(mmAq)		 Boiler
capa'
(ton/hr)
W L H
HSCY-3 30 360 850 2600 3 350 60 1
HSCY-6 60 970 950 2900 6 620 60 2
HSCY-9 90 970 1140 3300 9 750 60 3
HSCY-12 120 1080 1140 3300 11 940 60 4
HSCY-15 150 1180 1320 3700 14 1100 60 5
HSCY-18 180 1300 1340 3700 18 1320 70 6
HSCY-21 210 1420 1340 3700 20 1470 70 7
HSCY-24 240 1300 1530 4000 23 1640 70 8
HSCY-30 300 1560 1630 4100 28 2030 80 10
HSCY-45 450 1800 1880 4300 440 3050 80 15
HSCY-60 600 1980 2080 5700 60 4160 90 20
HSCY-70 700 2240 2220 6580 77 4720 90 25
● 상기표의 수치는 경험 및 현장 여건에 따라 달라질 수 있음
